INYECCION ELECTRONICA AUTOMOTRIZ
¡Por supuesto! La inyección electrónica automotriz es el sistema standard en los vehículos modernos para dosificar el combustible y controlar el motor. Ha reemplazado casi por completo a los antiguos carburadores.
Aquí te presento una guía completa y estructurada para entenderla.
¿Qué es la Inyección Electrónica?
Es un sistema que se encarga de inyectar combustible en el motor de forma pulverizada y precisa, controlado por una unidad electrónica (una computadora). Su objetivo es lograr la mezcla aire-combustible óptima para cada condición de funcionamiento del motor, mejorando el rendimiento, reduciendo el consumo y minimizando las emisiones contaminantes.
¿Por qué es Mejor que el Carburador?
| Característica | Carburador | Inyección Electrónica |
|---|---|---|
| Precisión | Mecánico, menos preciso. | Electrónica, muy precisa. |
| Adaptabilidad | Se calibra para un punto de trabajo. | Se adapta en tiempo real a las condiciones. |
| Consumo | Mayor consumo de combustible. | Menor consumo (hasta un 15-20% menos). |
| Emisiones | Mayores emisiones contaminantes. | Emisiones significativamente menores. |
| Arranque en frío | Manual (cebador). | Automático y perfecto. |
| Potencia | Menor entrega de potencia. | Mayor potencia y respuesta. |
Componentes Principales del Sistema
Se divide en dos grandes subsistemas: Sensores (que envían información) y Actuadores (que ejecutan acciones).
1. Sensores (Los “Ojos y Oídos” de la ECU)
-
Sensor de Posición del Acelerador (TPS): Informa cuánto has pisado el acelerador.
-
Sensor de Flujo de Aire (MAF) o Sensor de Presión Absoluta del Múltiple (MAP): Mide la cantidad de aire que entra al motor.
-
Sensor de Posición del Cigüeñal (CKP): Le dice a la ECU la posición y las RPM del motor. Es fundamental para el encendido y la inyección.
-
Sensor de Oxígeno (Sonda Lambda): Ubicado en el escape, mide el oxígeno en los gases de combustión para que la ECU ajuste la mezcla (circuito cerrado).
-
Sensor de Temperatura del Motor (ECT): Informa la temperatura del refrigerante. Crucial para el arranque en frío y el calentamiento.
-
Sensor de Temperatura del Aire de Admisión (IAT): Mide la temperatura del aire que entra.
2. Actuadores (Los “Brazos” de la ECU)
-

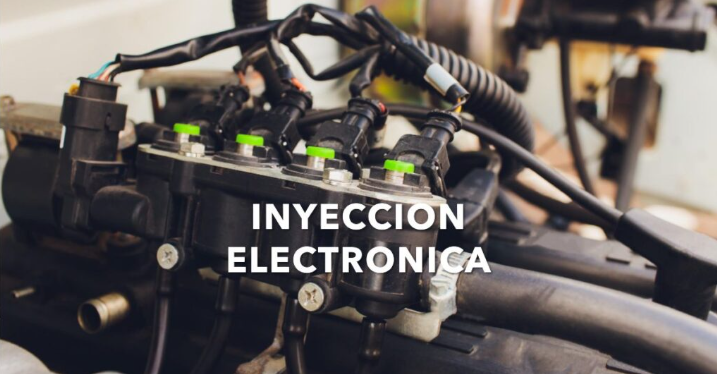

Inyectores: Válvulas electromagnéticas que se abren y cierran para pulverizar el combustible en el múltiple de admisión o directamente en la cámara de combustión (inyección directa).
-
Bomba de Combustible: Presuriza el combustible y lo envía a los inyectores.
-
Módulo de Encendido: Controla la chispa de las bujías en el momento exacto.
-
Válvula IAC (Control de Aire de Ralentí) o Motor de Paso: Regula la cantidad de aire que pasa por fuera de la mariposa para controlar las RPM en ralentí.
-
Válvula de Purga del Canister: Controla la liberación de vapores de combustible del tanque hacia el motor para ser quemados.
3. El Cerebro: La ECU (Unidad de Control del Motor)
-
Es una computadora que recibe todas las señales de los sensores, las procesa en milisegundos usando mapas preprogramados (“maps”), y envía órdenes a los actuadores para:
-
Cantidad de combustible a inyectar.
-
Momento preciso de la inyección y la chispa.
-
Control del ralentí.
-
Emisiones.
-
Tipos de Sistemas de Inyección
-
Según el Número de Inyectores:
-
Inyección Mono punto (TBI): Un solo inyector para todos los cilindros. Era la transición entre el carburador y la multipunto. Obsoleta.
-
Inyección Multipunto (MPFI): Un inyector por cada cilindro. Es el sistema más común hoy en día.
-
-
Según el Lugar de Inyección:
-
Inyección Indirecta: El inyector pulveriza el combustible en el múltiple de admisión, antes de la válvula.
-
Inyección Directa (GDI, TFSI, etc.): El inyector pulveriza el combustible directamente dentro de la cámara de combustión. Es más eficiente y potente, pero también más compleja y costosa.
-
-
Según el Modo de Operación:
-
Simultánea: Todos los inyectores se abren a la vez.
-
Semi-secuencial: Se agrupan en bancos.
-
Secuencial: Cada inyector se abre justo antes de que se abra la válvula de admisión de su cilindro. Es el más eficiente y común hoy.
-
Fallas Comunes y Síntomas
| Síntoma | Posible Causa |
|---|---|
| Motor no enciende | Bomba de combustible, relay, sensor de cigüeñal. |
| Motor titubea o tiene fallas | Bujías, cables, inyector sucio o tapado, sensor de oxígeno. |
| Alto consumo de combustible | Sensor de oxígeno, MAP/MAF sucio, inyectores goteando. |
| Ralentí inestable | Motor de paso sucio, fuga de vacío, TPS mal calibrado. |
| Pérdida de potencia | Filtro de aire tapado, sensor MAP/MAF, baja presión de combustible. |
| Olor a gasolina | Inyector pegado, línea de combustible con fuga. |
| Testigo “Check Engine” encendido | Cualquier sensor fuera de rango. Se necesita escáner para diagnosticar. |
Diagnóstico y Herramientas
Diagnosticar un sistema de inyección requiere un enfoque lógico:
-
Escáner OBD2 (Diagnóstico a Bordo): La herramienta más importante. Se conecta al conector del vehículo y lee los códigos de error (DTC) almacenados en la ECU. También permite ver datos en tiempo real de los sensores.
-
Multímetro Digital: Para medir voltajes, resistencias y continuidad en sensores y actuadores.
-
Manómetro de Combustible: Para verificar que la presión de la bomba y el regulador sea la correcta.
-
Limpia Inyectores Ultrasónico: Para la limpieza profunda de inyectores fuera del motor.
Flujo de Diagnóstico Básico:Síntoma -> Escáner (Códigos y Datos) -> Análisis con Multímetro/Manómetro -> Prueba/Reemplazo del Componente Defectuoso.
Conclusión
La inyección electrónica es un sistema complejo pero lógico. Su comprensión es fundamental para cualquier técnico automotriz moderno. La clave está en entender la función de cada sensor y actuador, y cómo se comunican con la ECU para tomar las decisiones que mantienen al motor funcionando de manera óptima.
