¡Excelente pregunta! Reparar el sistema eléctrico y electrónico de una moto puede parecer abrumador, pero con un enfoque metódico, las herramientas correctas y mucha paciencia, es algo que puedes lograr.

Aquí tienes una guía completa, desde lo más básico hasta lo más complejo.

PRIMERO: SEGURIDAD Y HERRAMIENTAS BÁSICAS

¡ADVERTENCIA DE SEGURIDAD!

• Desconecta la batería: Antes de tocar ANY cosa eléctrica, desconecta el cable negativo (-) de la batería para evitar cortocircuitos, chispas y daños a los componentes.

• Cuidado con los condensadores: Algunos componentes, como el CDI (encendido) o la bobina, pueden almacenar carga eléctrica incluso con la batería desconectada.

• Trabaja en un lugar seco y bien iluminado.

Herramientas Imprescindibles:

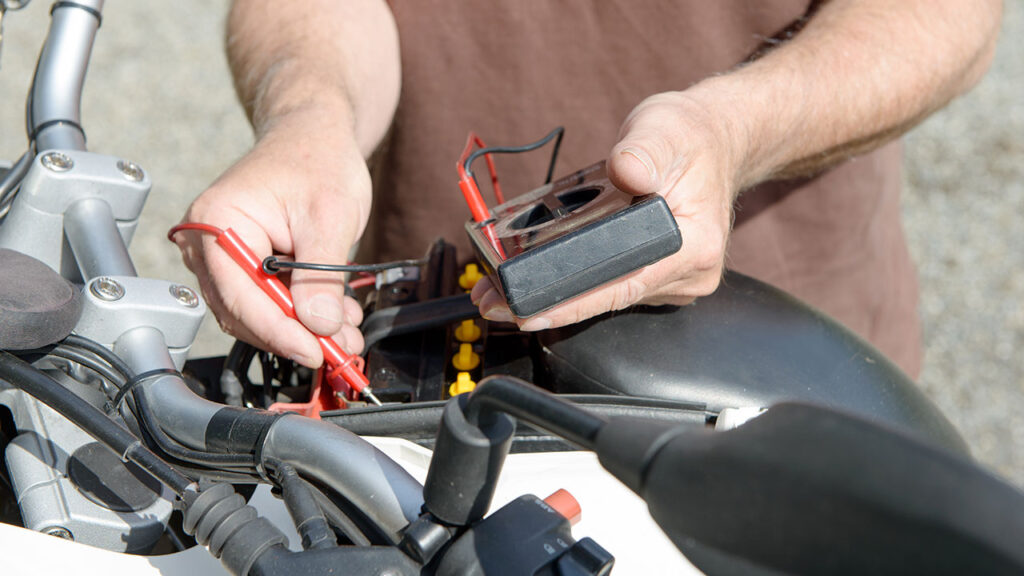

1. Multímetro Digital (DMM): Es tu mejor amigo. Sin él, estás trabajando a ciegas. Aprende a usarlo.

2. Juego de destornilladores y llaves.

3. Alicates, incluyendo pelacables y crimpadora.

4. Cinta aislante de calidad y tubo termorretráctil.

5. Cables de prueba con caimanes.

6. Manual de servicio de tu moto (ESENCIAL): Te da los diagramas eléctricos, valores de resistencia y procedimientos específicos para tu modelo.

SEGUNDO: EL ENFOQUE METÓDICO – “DIAGNÓSTICO ANTES DE REPARAR”

Nunca empieces a cambiar piezas al azar. Sigue estos pasos:

1. Identifica el Problema con Precisión:

• ¿La moto no enciende? (No hace nada al girar la llave)

• ¿Arranca pero no prende? (El motor gira pero no “agarra”)

• ¿Las luces son muy tenues o se apagan al ralentí?

• ¿Se funden los fusibles constantemente?

• ¿Una luz específica (intermitentes, stop) no funciona?

2. Revisión Visual Básica:

• Fusibles: Revisa todos, no solo el principal. Usa el multímetro en modo continuidad para asegurarte.

• Batería: Verifica que los bornes estén limpios y apretados. La corrosión es un enemigo común.

• Conexiones: Busca conectores sueltos, oxidados o quemados.

• Cableado: Inspecciona visualmente los cables en busca de cortes, rozaduras, derretimientos o signos de quemado.

3. Divide y Vencerás: Comprobación por Sistemas

TERCERO: REPARACIÓN POR SISTEMAS PRINCIPALES

A. SISTEMA DE CARGA (Alternador/Regulador-Rectificador)

Síntomas: Batería siempre descargada, luces tenues que empeoran a bajas revoluciones, la moto se apaga cuando la batería se agota.

Cómo Diagnosticar:

1. Voltaje de la Batería (en reposo): Con la moto apagada, debe ser de 12.5V – 13.2V. Si es menor de 12V, está descargada.

2. Voltaje de Carga (en ralentí y acelerando):

   • Con la moto encendida y en ralentí, el voltaje en los bornes de la batería debe ser de 13.5V – 14.5V.

   • Sube las revoluciones a ~5000 RPM. El voltaje no debe superar los 14.8V – 15V.

   • Si el voltaje es muy bajo (<13V) o no sube: El alternador o el regulador están fallando.

   • Si el voltaje es muy alto (>15.5V): El regulador-rectificador está defectuoso y está friendo la batería.

Reparaciones Comunes:

• Regulador-Rectificador: Es el componente que más suele fallar por el calor. Reemplazo directo.

• Alternador/Estator: Usa el multímetro para medir la resistencia entre los cables de salida (consulta el manual). Debe haber continuidad y una resistencia baja (normalmente 0.1 – 1 ohmio) entre ellos, y resistencia infinita (sin continuidad) entre cada cable y masa (chasis). Si no, el estator está quemado.

B. SISTEMA DE ARRANQUE

Síntomas: Al pulsar el botón de arranque no pasa nada, o se oye un “clic” pero el motor no gira.

Cómo Diagnosticar:

1. Verifica la batería: Debe tener al menos 12.5V. Una batería débil es la causa nº1.

2. Relé de arranque (Clic, clic, clic):

   • Puentea los dos bornes grandes del relé con una llave gruesa (¡cuidado con las chispas!). Si el motor de arranque gira, el relé está malo.

   • También puedes medir si llega 12V al relé cuando pulsas el botón de arranque.

3. Motor de arranque:

   • Si al puentear el relé el motor no gira, puede estar quemado o con las escobillas gastadas.

   • Aplica 12V directamente desde la batería al terminal del motor de arranque. Si no gira, necesita reparación o reemplazo.

4. Botón de arranque y seguridad: Las motos tienen interruptores de seguridad (embrague, patita, neutro). Usa el multímetro para verificar la continuidad en estos interruptores.

C. SISTEMA DE ENCENDIDO (Chispa)

Síntomas: La moto “arranca pero no prende”, funciona mal en frío o a altas RPM.

Cómo Diagnosticar (Método Sencillo):

1. Comprueba la chispa:

   • Saca una bujía, conéctala a su cable y apoya el cuerpo metálico de la bujía en la culata (masa).

   • Gira el motor (con el botón de arranque) y observa si salta una chispa azul y fuerte.

   • Si no hay chispa: El problema está en el sistema de encendido.

2. Sistema de Encendido (Orden de Comprobación):

   • Bobina de encendido: Mide la resistencia del primario y del secundario (consulta el manual para los valores). Si está fuera de rango, cámbiala.

   • Sensor de cigüeñal/Posición: Es un componente crítico. Usa el manual para verificar su resistencia y que envía una señal al CDI/ECU.

   • CDI / ECU (Unidad de Control): Es difícil de diagnosticar sin equipos especializados. Generalmente, se descarta después de verificar que todo lo demás (bobina, sensores, cableado) está bien.

D. SISTEMA DE LUCES Y ACCESORIOS

Síntomas: Una luz no enciende, los intermitentes no parpadean, etc.

Cómo Diagnosticar:

• Si una luz no funciona:

  1. Comprueba el fusible correspondiente.

  2. Comprueba la bombilla/lámpara.

  3. Usa el multímetro para verificar si llegan 12V al portalámparas cuando la luz debería estar encendida.

  4. Si no llega voltaje, revisa el interruptor y el cableado hasta la fuente.

• Intermitentes rápidos/lentos: Suele ser una bomballa fundida o una mala conexión a tierra. Los intermitentes LED sin una balasta/resistencia adecuada también causan esto.

• Luces muy tenues: Problema de masa (tierra). Asegúrate de que la conexión a tierra de la luz y de la batería al chasis esté limpia y apretada.

CUARTO: PROBLEMAS COMUNES Y SOLUCIONES RÁPIDAS

• “Mi moto no enciende, no hace absolutamente nada”:

  • Causa 1: Batería completamente descargada o muerta.

  • Causa 2: Fusible principal quemado.

  • Causa 3: Interruptor de corte de emergencia o patita desplegada.

• “Arranca pero se apaga al soltar el botón de arranque”:

  • Causa: Fusible de encendido quemado o problema en el cableado de la llave de contacto.

• “Se funden los fusibles constantemente”:

  • Causa: Cortocircuito en algún lugar. Un cable pelado tocando el chasis. Desconecta sistemas uno por uno para aislar el problema.

QUINTO: CONSEJOS FINALES

• Paciencia y Orden: Toma fotos antes de desconectar algo. Etiqueta cables y conectores.

• Calidad de las Conexiones: Un empalme mal hecho es un problema futuro. Usa conectores crimpados y tubo termorretráctil, nunca solo cinta aislante.

• No Forces Componentes: Los conectores eléctricos suelen tener pestañas. Aprende a sacarlos correctamente.

• Cuando Dudar, para: Si el problema es muy complejo (fallas intermitentes en la ECU), puede ser mejor y más económico llevarla a un especialista.

Empezar con problemas simples (como cambiar una bombilla o un fusible) te dará la confianza para abordar reparaciones más complejas. ¡Mucha suerte!
